Unsere Projekte

Projektname: Umbau einer Gasdruckregel- und Messanlagen (GDRM-Anlagen)
Kunde: Open Grid Europe GmbH

Aufgaben der Daniel Bley Projectmanagement Oil & Gas

Die Fa. Daniel Bley Project Management wurde durch die Open Grid Europe GmbH mit der Oberbauleitung des Umbaus der Gasdruckregel- und Messanlage in der Nähe von Stadthagen (NDS) beauftragt. Als Oberbauleitung war die Fa. Daniel Bley Project Management mit der gesamten Bauabwicklung (ausgenommen E-Technik) in Vertretung für den Auftraggeber Open Grid Europe GmbH vertraut.

Projektinformationen

Bei der Baumaßnahme der Open Grid Europe GmbH wurde eine Gasdruckregel- und Messanlage umgebaut. Hierfür wurde das vorhandene Gebäude mit einem Heizungsraum erweitert und ein neues Personalgebäude errichtet. In diesem Zuge wurde der gesamte Anlagen- und Rohrleitungsbau erneuert und eine neue Kesselanlage (Heizung) zur Gasvorwärmung installiert.

Projektname: Neubau zweier Gasdruckregel- und Messanlagen (GDRM-Anlagen)
Kunde: Zeelink GmbH & Co. KG

Aufgaben der Daniel Bley Projectmanagement Oil & Gas

Die Fa. Daniel Bley Project Management wurde durch die Zeelink GmbH Co. KG mit der Bauleitung für den Anlagen- und Rohrleitungsbau zweier Gasdruckregel- und Messanlage in der Nähe von Aachen und Krefeld beauftragt. Als Bauleitung für den Anlagen- und Rohrleitungsbau war die Fa. Daniel Bley Project Management mit der Bauleitung in Vertretung für den Auftraggeber Zeelink GmbH Co. KG vertraut.

Projektinformationen

Bei der Baumaßnahme der Zeelink GmbH Co. KG wurden zwei Gasdruckregel- und Messanlage errichtet. Die beiden Anlagen bestehen jeweils aus drei Messstrecken mit Vorwärmung.

Projektname: Neubau zweier Gasdruckregel- und Messanlagen (GDRM-Anlagen) + Anschlussleitungen
Kunde: Open Grid Europe GmbH

Aufgaben der Daniel Bley Projectmanagement Oil & Gas

Die Fa. Daniel Bley Project Management wurde durch die Open Grid Europe GmbH mit der Bauleitung für den Anlagen- und Rohrleitungsbau zweier Gasdruckregel- und Messanlage in der Nähe von Limburg und Bonn beauftragt. Als Bauleitung für den Anlagen- und Rohrleitungsbau war die Fa. Daniel Bley Project Management mit der Bauleitung in Vertretung für den Auftraggeber Open Grid Europe GmbH vertraut.

Projektinformationen

Bei der Baumaßnahme der Open Grid Europe GmbH wurden zwei Gasdruckregel- und Messanlage errichtet. Die beiden Anlagen bestehen jeweils aus zwei Messstrecken mit Vorwärmung.

Durch den Bau einer Ein- und Ausgangsleitung wurden beide Stationen in das vorhandene Hochdruckleitungssystem der OGE eingebunden.

Projektname: MONACO
Kunde: bayernets GmbH

Aufgaben der Daniel Bley Projectmanagement Oil & Gas

Die Fa. Daniel Bley Projectmanagement wurde durch die bayernets GmbH mit der Bauherrnvertretung für den Bau der Gastransportleitung MONACO beauftragt. Als Bauherrnvertretung war die Fa. Daniel Bley Projectmanagement die Schnittstelle zwischen dem Auftraggeber bayernets GmbH und den Projektbeteiligten wie Auftragnehmern, Bauüberwachung, Eigentümern und Behörden beauftragt.

Projektinformationen

Gesamtlänge: ca. 87km
Durchmesser: 48“ DN1200
Betriebsdruck: 100bar

Projektbesonderheiten:

• 3 Mikrotunnel DN2500

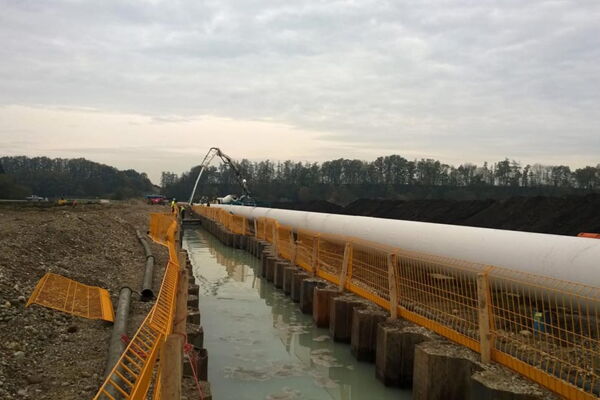

• 2km Nassverlegung
• diverse Straßen-, Bahn- und Gewässerquerungen in Bohrpressverfahren

Projektname: Elbe Düker
Kunde: Gasunie Deutschland GmbH

Aufgaben der Daniel Bley Projectmanagement Oil & Gas

Die Fa. Daniel Bley Projectmanagement wurde durch die Gasunie Deutschland GmbH mit der Oberbauleitung für den Bau des neuen Dükers und den Rückbau des alten Dükers beauftragt. Als Oberbauleiter war die Fa. Daniel Bley Projectmanagement mit der Bauleitung in Vertretung für den Auftraggeber Gasunie Deutschland GmbH vertraut.

Projektinformationen

Die Baumaßnahme der Gasunie Deutschland GmbH bestand aus zwei größeren Bauabschnitten. Der erste Bauabschnitt war der Neubau eines neuen Dükers vom nördlichen Ufer der Elbe bei Hetlingen (Schleswig-Holstein) auf die Insel Lühesand (Niedersachsen). Der Neubau des Elbedükers war notwendig, da der vorhandene Düker zuwenig Deckung in der Schifffahrtsrinne aufwies. Hierzu wurde ein Mikrotunnel mit einem Durchmesser von 3 m über 1524m mit einer Tiefe bis zu 42m erstellt. Dieser wurde anschließend in das alte Gashochdruckleitungssystem des vorhandenen Dükers eingebunden, sodass der alte Düker umfahren wurde.

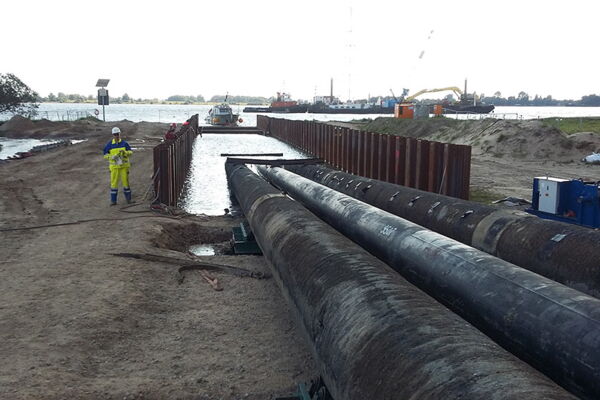

Im zweiten Bauabschnitt wurde der alte vorhandenene Düker aus der Elbe entfernt. Hierzu wurde der vorhandene Düker, der aus drei miteinander verbundenen Rohrleitungen (2x DN750 und 1x DN700) besteht in der Elbe mit Hilfe von Baggerschiffen freigelegt. Anschließend wurden die freigelegten Rohrstränge mit einer Liniearzugwinde (1500 t Zugkraft) über den Deich auf die nördliche Seite des Ufers herausgezogen. Die besondere Schwierigkeit an diesem Projekt war, dass der Hafen von Hamburg nicht gesperrt werden konnte und deshalb ein Auftreiben der Rohrleitungen unbedingt verhindert werden musste.

Projektname: VDS MRS Embsen
Kunde: Gasunie Deutschland GmbH

Aufgaben der Daniel Bley Projectmanagement Oil & Gas

Die Fa. Daniel Bley Projectmanagement wurde durch die Gasunie Deutschland GmbH mit der Oberbauleitung für den Bau der Verdicherteranlage und Gasdruckregel und Messanlage Embsen beauftragt. Als Oberbauleiter war die Fa. Daniel Bley Projectmanagement mit der Bauleitung in Vertretung für den Auftraggeber Gasunie Deutschland GmbH vertraut.

Projektinformationen

Bei der Baumaßnahme der Gasunie Deutschland GmbH in Embsen wurde eine Verdichteranlage mit Mess- und Regelanlage errichtet. Die Verdichteranlage Embsen besteht aus zwei Verdichtern (Gasturbinen) mit je einer Leistung von 8 Megawatt. Die Gasdruckregel und Messanlage bestand aus drei Messstrecken und einer Gasqualitätsmessung. Die besondere Schwierigkeit der Baumaßnahme war die Integrierung der neuen Verdichteranlage Embsen in die vorhanden Verdichteranlage Achim.

Bauelemente:

• 2 Verdichter (Gastubinen)
• 3 Messstrecken mit Vorwärmung
• Gasqualitätsmessung
• Bürogebäude mit Messwarte und Sozialräumen
• Werkstatt und Lager
